型号规格
| 规格参数 | PSMP1301K5B-0HE | PSMP1301K5D-S-0HE | PSMP1301K5B-S-0HSB | PSMP1301K5D-S-0HS | PSMP1301K5B-0HSB | PSMP1301K5B-0HS | PSMP1301K5D-S-0HSB | PSMP1301K5D-0HS | PSMP1301K5D-0HSB | PSMP1301K5B-S-0HE | PSMP1301K5B-S-0HS | PSMP1301K5D-0HE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定电压 | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC |
| 额定电流 | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A | 45 A |
| 额定功率 | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W |
| 额定转速 | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm |
| 通信方式 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 | CANopen,RS485,EtherCAT,脉冲 |
| 扭矩 | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m | 4.78 N·m |
| 惯性 | 11.5×10^-4 kg·m² | 11.5×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 12×10^-4 kg·m² | 11.5×10^-4 kg·m² | 12×10^-4 kg·m² | 11.5×10^-4 kg·m² |
| 刹车 | No | No | Yes | No | Yes | No | Yes | No | Yes | No | No | No |
| 保护级别 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| STO功能 | No | Yes | Yes | Yes | No | No | Yes | No | No | Yes | Yes | No |
| 身长 | 198.0 mm | 198.0 mm | 246.5 mm | 195.5 mm | 246.5 mm | 195.5 mm | 246.5 mm | 195.5 mm | 246.5 mm | 198.0 mm | 195.5 mm | 198.0 mm |
| 重量 | 6.8 kg | 6.8 kg | 9.2 kg | 6.5 kg | 9.2 kg | 6.5 kg | 9.2 kg | 6.5 kg | 9.2 kg | 6.8 kg | 6.5 kg | 6.8 kg |
* 表格内容较多时，可在表格区域内上下滚动鼠标进行横向查看
规格参数
| 法兰尺寸 | 130mm |
| 轴径 | Φ22 |
| 编码器 | 17位绝对式多圈编码器（D） |
| 电压范围 | 16-52V |
| 驱动方式 | 采用FOC磁场定向控制技术和SVPWM |
| 控制模式 | CiA402（PP、VM、PV、PT、HM、IP、CSP、CSV、CST） |
| 运行模式 | 尼莫申模式：位置模式、速度模式、转矩模式 |
| 数字输入（DI） | 数量：3个；高速单向光耦；支持最大PWM脉冲 频率：2 MHz；兼容PNP、NPN及差分输入；高电平：5–24 V，低电平： 0-0.5V。可配置功能1。可用作开关。2.可用作脉冲输入 channe，（此DI不适用于具备STO功能的电机）。 |
| 数字输出（DO） | 数量：1台；输出方式：支持光耦输出、开集电极输出；最大电流 100毫安，最高电压55伏（≥1千赫）。1. 通用型数字输出端口。2. 电机运行/停止 3. 目标已达到。4. 报警输出。（当电机状态满足上述条件时，DO 开关状态发生变化。) |
| 数字输入/输出 | No |
| AI (模拟输入) | 数量：1；输入方式：单端输入；信号类型：电压信号；分辨率：12位；电压范围：0~10V；精度：基准误差≤1%；可配置功能：死区、滤波、偏移、缩放、方向。 |
| 工作温度 | 0-40°C |
| 海拔高度 | <1000米 |
| 故障报警 | 过电压、欠电压、过温、堵转、过载、超速 |
| 伺服功能 | 软限位、增益切换、S曲线规划、振动抑制、参数辨识、在线升级 |
产品详情

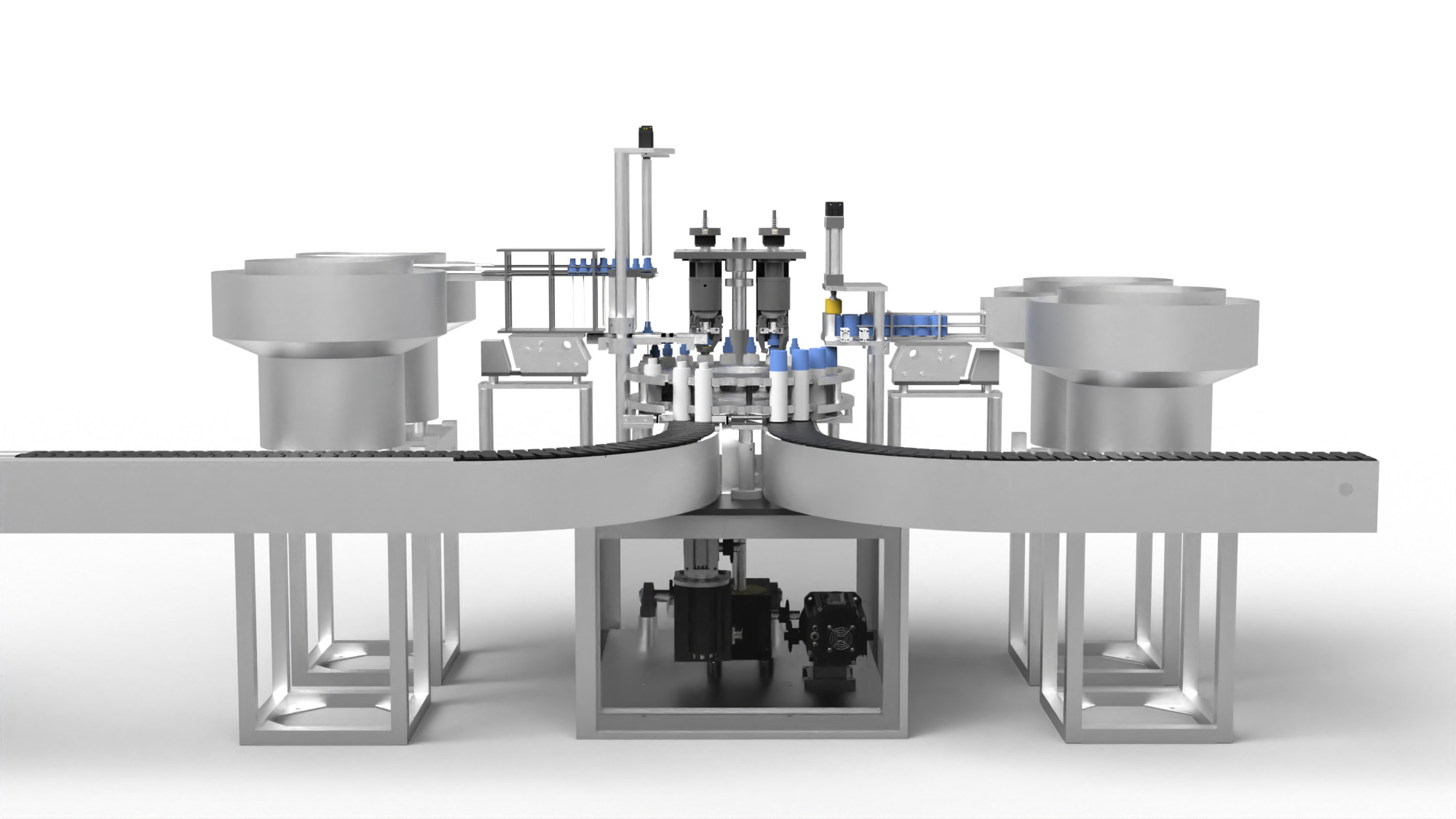

在灌装机设备上的应用:
集成电机应用于灌装机设备。它具有体积小，伺服电机满足高精度，高速度，高可靠性的要求以及特定行业。它支持快速启停和速度调整，以匹配高效生产。PSMP系列配备IP65防护，防止液体和灰尘进入。
