集成式步进伺服丝杠电机在荧光显微成像中的应用案例
在生命科学研究、生物医学检测、材料分析等领域，荧光显微镜以其高分辨率、高灵敏度等特点，成为实验室和临床工作中不可缺少的关键设备。传统的荧光显微镜通常采用手动调整或低精度驱动方案，这在需要高精度定位和稳定性的场景中提出了挑战，例如高分辨率实时成像和长期活细胞跟踪。
集成步进伺服丝杠电机通过将步进电机，驱动器，编码器和丝杠集成到一个设计中，在保持步进电机步进精度的同时引入了伺服系统的闭环反馈和转矩控制功能。这有效地提高了系统的微米级 (甚至亚微米级) 运动定位精度、响应速度和运行稳定性，使其成为荧光显微镜等精密观察设备核心驱动部件的首选解决方案。
一、设备介绍

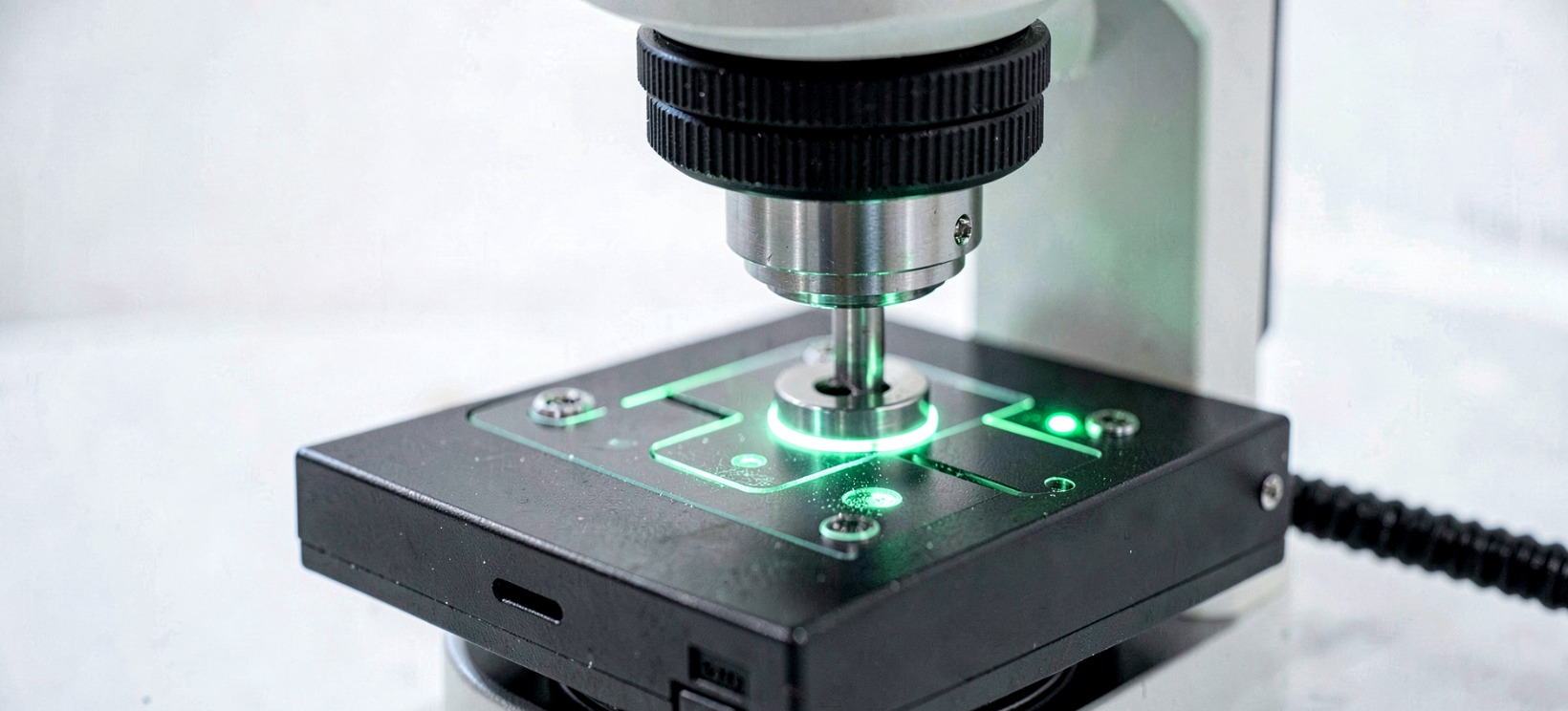

荧光显微镜主要用于观察荧光标记的样品。它们通过激发光产生荧光信号，然后将其收集并放大以获得微结构的高对比度图像。它的核心机械组件之一-载物台-负责承载样品并在水平和垂直方向上精确移动样品，以使观察区域在物镜的视场中居中。这在诸如高倍率3D成像和多场拼接 (全幻灯片扫描) 等应用中尤为重要，其中载物台定位的准确性，稳定性和可重复性极为重要。
在显微镜载物台中，集成的步进伺服电机主要用于驱动载物台的X和y轴 (某些高精度模型还包括z轴聚焦运动)。通过精确控制电机的步进角度和速度，可以实现载物台的微米级甚至纳米级的精确移动。这种高精度的运动控制使显微镜能够清晰地观察到样品的细微结构，为研究人员和医生提供了更准确、更可靠的观察结果。
关于步进电机的性能，舞台应用中常用的解决方案可以实现数十到数百纳米的定位精度和快速的加速响应，同时在开环模式下还提供较低的购买和维护成本。对于需要更高精度和动态响应的应用，具有闭环反馈或集成步进伺服丝杠电机的步进伺服解决方案可以显着提高运动稳定性，使其特别适合长时间连续成像任务，并有效抑制传统步进平台中常见的现象，如低速爬行 (速度波动)。
二、申请方案
• 设备名称:荧光显微镜
• 产品型号:
型号1: STM2834B-CANopen-M-1ZB-4.77-1.27-L215-Y-ZJLM
型号2: STM28348-CANopen-M-1ZB-4.77-1.27-L100-Y (由主机控制)/直接驱动丝杠
• 使用的单位数量:4
• 使用的控制模式:PP (位置控制模式)
三、应用产品
四、问题及解决办法
1.遇到的问题
问题: 在设备调试阶段，用户报告舞台运动不均匀。具体地，给定相同的0.1毫米移动命令，实际的末端执行器移动距离每次变化，影响成像定位精度。
2.分析和解决方案
初步分析和确认: 通过在线调试和数据监控，初步排除了集成步进伺服电机本身的控制和执行问题。观察到的脉冲命令被准确地发出，并且由电机执行的脉冲的实际数量与控制器的命令相匹配。
问题归因: 进一步调查显示，根本原因是设备结构部件的间隙。具体地，这可能是由导螺杆和螺母之间的间隙、联接连接处的微小运动或平台导轨中的游隙引起的。尽管电机本身实现了精确的步距角控制，但机械传动链中的齿隙在重复的前进和后退运动期间消耗了少量的行程，从而导致负载 (即，平台) 的最终物理位置与命令之间的偏差和不确定性。
解决方案:
硬件级别: 重新校准并拧紧传动机构，或选择具有预紧设计的更高精度的传动组件 (例如预紧丝杠和无间隙螺母)，以减少机械间隙。
软件/控制层面: 在控制策略方面，要求电机在精确定位时保持最终接近目标的方向 (单向间隙消除)，避免短距离双向切换; 或者，在定位精度要求极高的位置，采用多个缓慢接近步骤，然后以设定力进行最终夹紧的方法进行定位。
解决方案确认: 在这种情况下，通过优化机械装配工艺和调整控制算法，有效解决了设备终端移动距离不一致的问题，在系统级保证了电机驱动的精度。
五、总结和概述
通过将集成的步进伺服丝杠电机成功应用于荧光显微镜的载物台驱动，该项目取得了显著的成果:
• 提高精度: 电机固有的闭环控制特性，结合与显微镜控制系统的无缝集成，带来微米级的定位精度和极高的重复性，显著提高荧光观察结果的精度。
• 增强的稳定性和可靠性: 高度集成的设计减少了接线，降低了潜在的电气故障点，并与电机的自诊断和安全保护功能相结合，确保了设备在科学研究场景中长期连续成像的稳定性。
• 调试和优化经验: 项目执行过程中遇到的问题突出了机械结构精度以及控制系统设计在精密系统中的重要性。解决了机械反冲引起的问题，为今后类似高精度平台的设计和集成提供了宝贵的经验。
• 广泛适用性: 本案例研究中的集成步进伺服丝杠电机解决方案具有出色的精度，灵活性，集成性和高响应速度，不仅适用于荧光显微镜，而且有可能扩展到其他需要亚微米级运动精度的领域，如显微成像系统和高精度自动化检测设备等。
综上所述，集成式步进伺服丝杠电机的推出为高性能荧光显微镜提供了优越的驱动控制解决方案，是提高精密科学仪器整体性能的有效技术路径。它平衡精度高，可靠性高，简化了系统设计，使其成为现代科学仪器自动化升级的重要选择。
