集成式伺服电机在六自由度平台中的应用案例
六自由度 (6DOF) 平台是一种精密运动机构，能够在三维空间中具有六个自由度: 沿X，Y和z轴平移以及围绕三个轴 (俯仰，偏航和滚动)。它的应用非常广泛，从各种训练模拟器 (如飞行、船舶和汽车驾驶模拟器) 和娱乐设备 (运动剧场、VR座椅) 到精密定位测试 (如汽车和飞机姿态测试、太空对接) 和高精度装配加工。传统的解决方案使用单独的伺服驱动器和控制器，导致系统复杂、调试困难和协调性差。集成式伺服电机 (或集成式驱动和控制单元) 以其高集成度、简化的设计和优越的性能，正成为升级此类平台、实现更高效、更稳定运动的关键技术选择。
1.设备介绍

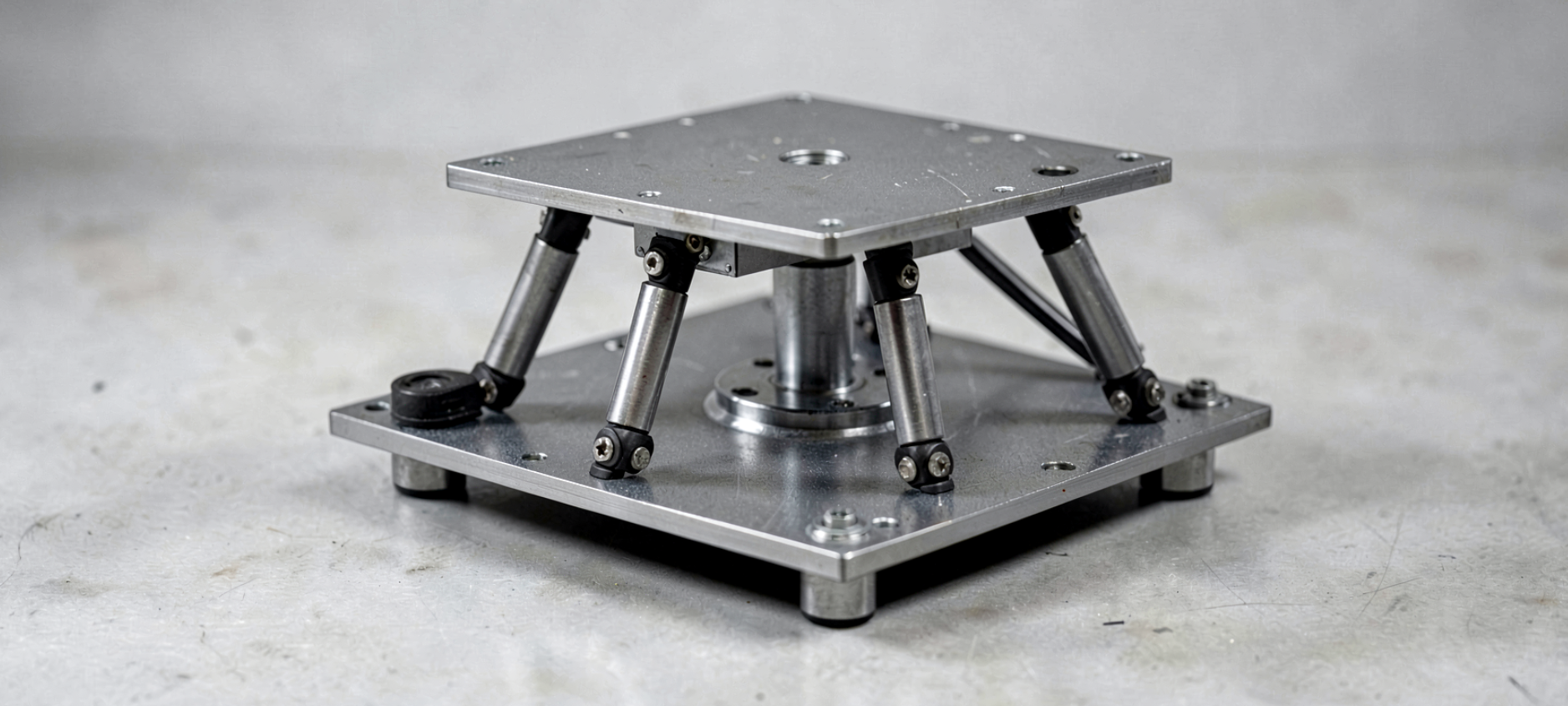

六自由度平台/并联机器人: 该平台由固定底座、可移动载物台和连接两者的六个可独立延伸的致动器 (通常为伺服电动缸) 组成。通过精确控制六个执行器的伸缩，平台可以合成复杂的六自由度空间运动。与传统的液压系统相比，这种全电动平台具有结构紧凑、效率高、维护简单、无油污染等优点。
2.应用解决方案
在并联机器人设备中，选择PMM6040B集成伺服电机作为核心运动执行单元。为了满足平台复杂、高速、高精度的运动要求，每个单元总共使用了7个这样的电机。
在控制策略方面，该方案采用CSP (循环同步位置) 模式。该模式基于高速实时以太网总线通信，保证运动控制器向各轴电机周期性地发出高精度、严格同步的位置指令。这是需要极高的多轴协调和动态响应速度的六自由度并联平台实现平滑、无抖动和高保真运动的关键技术基础。
3.应用产品
4.问题和解决方案
1.参数的位置依赖性: 由于并联机器人的特殊结构，其末端执行器负载的惯性随平台姿态的变化而显着变化。这导致一组固定的伺服PID参数和惯性比设置无法在所有平台操作位置上保持最佳动态性能，从而可能导致某些特定姿势的缓慢响应或系统振荡。
解决方案:
虽然关于参数适应性，附录中没有明确说明完全自适应的参数调整解决方案，但CSP控制模式和集成的伺服电机硬件平台为微调提供了良好的基础。工程师可以为平台的不同典型操作区域优化和设置多组PID参数，并将其与来自主机的运动学模型相结合，以预设或有条件地切换参数，旨在实现整个工作空间的稳定性和最佳性能。集成设计还使参数调整和系统优化过程更加集中和高效。
2，在特定姿势下的失速风险: 当平台移动到具有高负载扭矩的极限位置时，电动机需要输出更大的瞬时扭矩。在原有参数配置下，伺服系统的过载能力不足以处理这些峰值负载，导致电机在特定位置失速，影响运行的连续性和设备的可靠性。解决方案:
实现强大的过载能力: 解决失速问题，充分利用了PMM6040B集成伺服电机的硬件潜力。通过参数配置，成功实现了电机过载能力翻倍。这显著提高了系统对瞬时峰值扭矩需求的处理能力，确保了在复杂工况和快速动态变化下电机输出稳定有力，从根本上解决了扭矩不足导致的失速停机问题。
5.结论
通过其革命性的集成设计，卓越的动力性能和先进的控制能力，集成伺服电机不仅有效地解决了六自由度平台应用中的传统工程挑战，而且还为并联机器人的发展提供了强大的核心驱动力，和其他设备朝着更高性能、更容易部署和更智能的方向发展。
