集成式微型滑台在高通量成像设备中的应用案例
在精密医疗设备领域，造影剂注射装置的性能直接影响医学影像诊断的准确性和患者安全。传统注射装置在注射精度、操作稳定性、响应速度等方面面临挑战，尤其是在高压低流量造影剂注射场景下，对驱动系统的定位精度和动态性能提出了极高的要求。集成微滑块模块和集成步进伺服电机，以其高集成度、高精度、智能控制能力，成为提高此类器件核心性能的理想选择。本文以某高注射造影剂设备项目为例，阐述了集成微滑块模块和集成步进伺服电机在该领域的具体应用和价值。
一、设备介绍

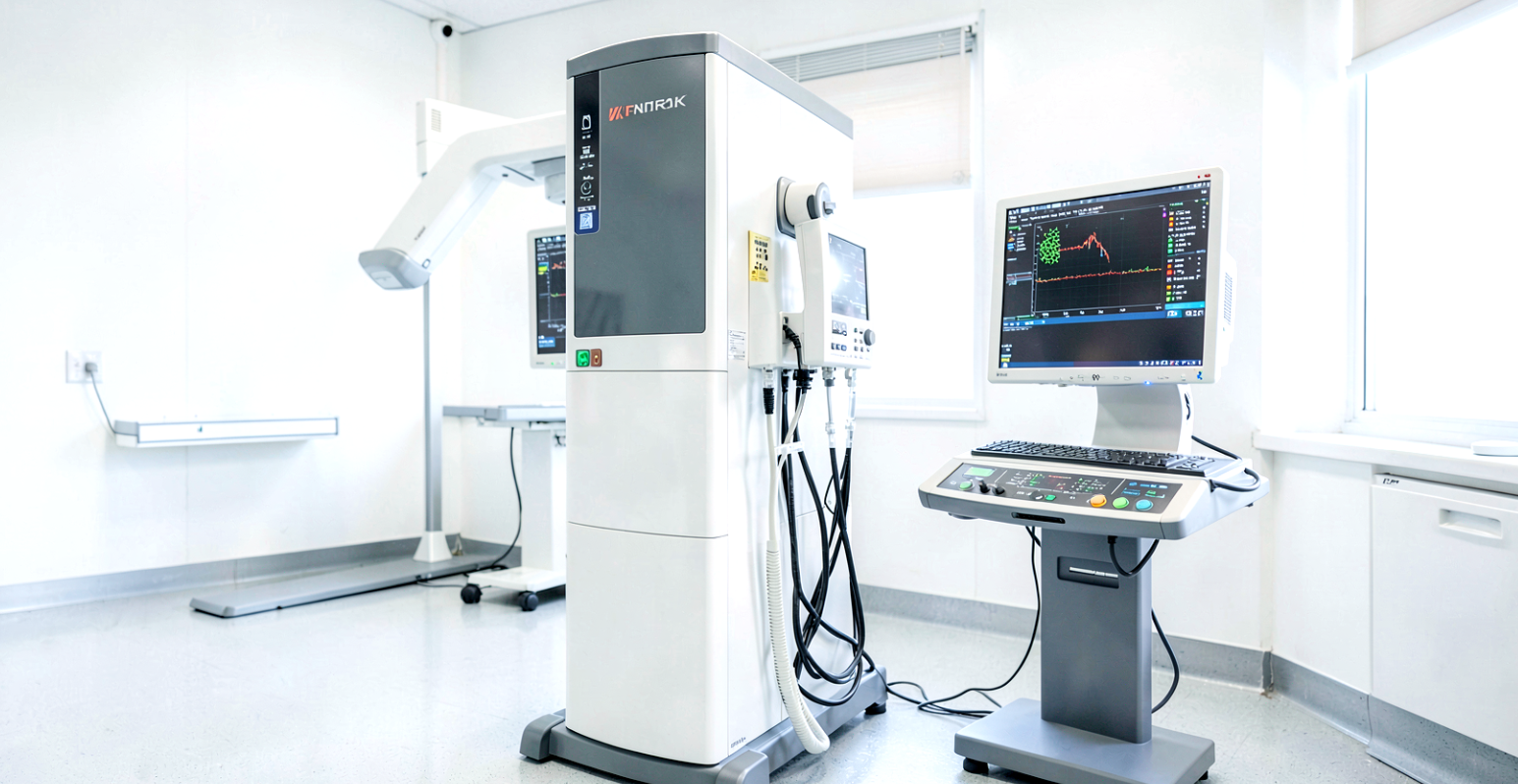

高注射造影剂设备是CT、DSA等医学影像检查中用于将造影剂准确、稳定、可控地注射到患者体内的关键设备。它的核心在于驱动系统，需要将电机的旋转运动精确地转换为注射推动器的直线运动，以控制造影剂的注射流量、流速和压力。
二、应用解决方案
针对智能对比成像注射系统的需求，NiMotion提出了一种基于集成微滑台模块和集成步进伺服电机的注射模块解决方案。该解决方案使用集成的微型滑动平台模块作为其核心，将其安装在泵体上，并通过其线性导轨将其连接到注射器活塞或螺钉等组件上。控制微滑动平台模块的移动实现了注射器活塞或螺杆的精确位移控制，从而能够精确输送微量液体。
产品型号:
STM2851B-CANopen-MA集成步进伺服电机
NMWX-2845-CANopen-MA集成微型滑动模块
使用的功能:
HM (空心模式) 、PP (轮廓位置模式) 和CSP (循环同步位置模式)
三、应用产品
四、问题及解决办法
问题:滑动操作期间滑动抖动和无法精确停止
客户反馈表明，用于夹紧或推动软管的28系列滑道在到达目标位置时会出现明显的抖动，并且偶尔会无法稳定地停在预设位置，从而影响注射动作的最终准确性和稳定性。
问题分析:
1.负载特性匹配: 滑块的操作条件是软管夹紧，这是具有弹性和非线性特性的负载。当滑块接触软管并开始压缩时，负载的刚度和阻尼特性会发生变化。通用PID参数可能不适合整个运动过程，从而导致定位阶段期间的过冲或振荡。
2.控制参数优化: 标准位置环路增益参数对于这种类型的可变负载条件可能过于 “激进”，当接近目标位置时容易引起系统共振。
解决方案:
为了解决 “定位抖动和无法停止” 的问题，技术团队对PID参数进行了微调。
1、现场诊断调试: 通过连接调试软件，实时观察软管压缩过程中滑块的位置、速度、电流反馈曲线，确认接触点后系统发生振荡。
2.参数优化: 对电机的位置环PID控制参数进行有针对性的调整。这是通过减小比例增益 (P) 以降低系统刚度，增加微分增益 (D) 以抑制速度变化率以及适当调整积分增益 (I) 以消除静态误差来实现的。在重复测试之后，操作参数最终被优化并且被设置为 (300/200/2000) (这些值是示例性PID参数组合)。
3、效果验证: 参数调整后，滑块在压管工况下的运动曲线变得更加平滑，到达目标位置时可以快速平稳地停止，完全消除了晃动现象，保证了注射动作结束时的高稳定性。
五、结论
该应用案例成功展示了集成微滑块模块和集成步进伺服电机在高精度医用注射设备中的强大适应性和应用价值。通过合理的结构设计和控制策略设计，可以实现微量液体的精确输送和控制，为生物医学、药物开发、精密制造的发展提供有力支撑。
随着医疗设备向更大智能化、自动化方向发展，一体化产品在微量注射泵、自动化配药机器人等更多场景下具有广阔的拓展前景，将持续助力医疗设备整体技术水平和可靠性的提升。
