型号规格
| 规格参数 | STM4234B-M | STM4234B-M-B | STM4248B-M | STM4248B-M-B | STM4240B-M | STM4240B-M-B | STM4260B-M-B | STM4260B-M |
|---|---|---|---|---|---|---|---|---|
| 额定电压 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 额定电流 | 1.3 A | 1.3 A | 1.7 A | 1.7 A | 1.7 A | 1.7 A | 2.0 A | 2.0 A |
| 保持扭矩 | 0.28 N·m | 0.28 N·m | 0.50 N·m | 0.50 N·m | 0.40 N·m | 0.40 N·m | 0.70 N·m | 0.70 N·m |
| 通信方式 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 | CANopen,RS485,脉冲 |
| 惯量 | - | 3.4×10^-6 kg·m² | 6.8×10^-6 kg·m² | 6.8×10^-6 kg·m² | 5.4×10^-6 kg·m² | 5.4×10^-6 kg·m² | 8×10^-6 kg·m² | 8×10^-6 kg·m² |
| 防护等级 | - | - | - | - | - | - | - | - |
| 重量 | 0.27 kg | 0.46 kg | 0.41 kg | 0.60 kg | 0.33 kg | 0.52 kg | 0.71 kg | 0.52 kg |
| 制动器 | No | Yes | No | Yes | No | Yes | Yes | No |
| 机身长度 | 52.5 mm | 84.5 mm | 66.5 mm | 98.5 mm | 58.5 mm | 90.5 mm | 109.5 mm | 78.5 mm |
* 表格内容较多时，可在表格区域内上下滚动鼠标进行横向查看
规格参数
| 法兰尺寸 | 42 mm |
| 轴径 | Φ5 |
| 编码器 | 17位磁编码器（多圈绝对式） |
| 相数 | 2 |
| 步进角 | 1.8° |
| 电压范围 | 12-36 VDC |
| 细分 | 1,2,4,8,16 |
| 运行模式 | 位置、速度、扭矩 |
| 控制模式 | CiA402（PP、VM、PV、PT、HM、IP、CSP、CSV、CST） |
| 数字输入（DI） | 数量：3，逻辑1信号：5V或24V，逻辑0信号：0～2V；最大PWM脉冲频率为2MHz。可配置功能：1。启用2。正负极限3。原产地切换4。报警复位5。暂停6。在多个操作指令之间切换 |
| 数字输出（DO） | 数量：2个，MOS管开漏输出，最大负载电流100mA，最高电压30V。可配置功能：1。电机运行/停止2。目标已达成3。报警输出。 |
| 数字输入/输出 | No |
| 工作温度 | 0-40°C |
| 运行高度 | <1000米 |
| 故障报警 | 过电压、欠电压、过热、堵转 |
| 伺服功能 | 软限位、增益切换、S曲线规划、振动抑制、参数辨识、在线升级 |
| 编码器介绍 | 17位多圈绝对式磁编码器 |
| AI（模拟输入） | 数量：1；输入方式：单端输入；信号类型：电压信号；分辨率：12位；电压范围：0~10V；精度：基准误差≤1%；可配置功能：死区、滤波、偏移、缩放、方向。 |
产品详情

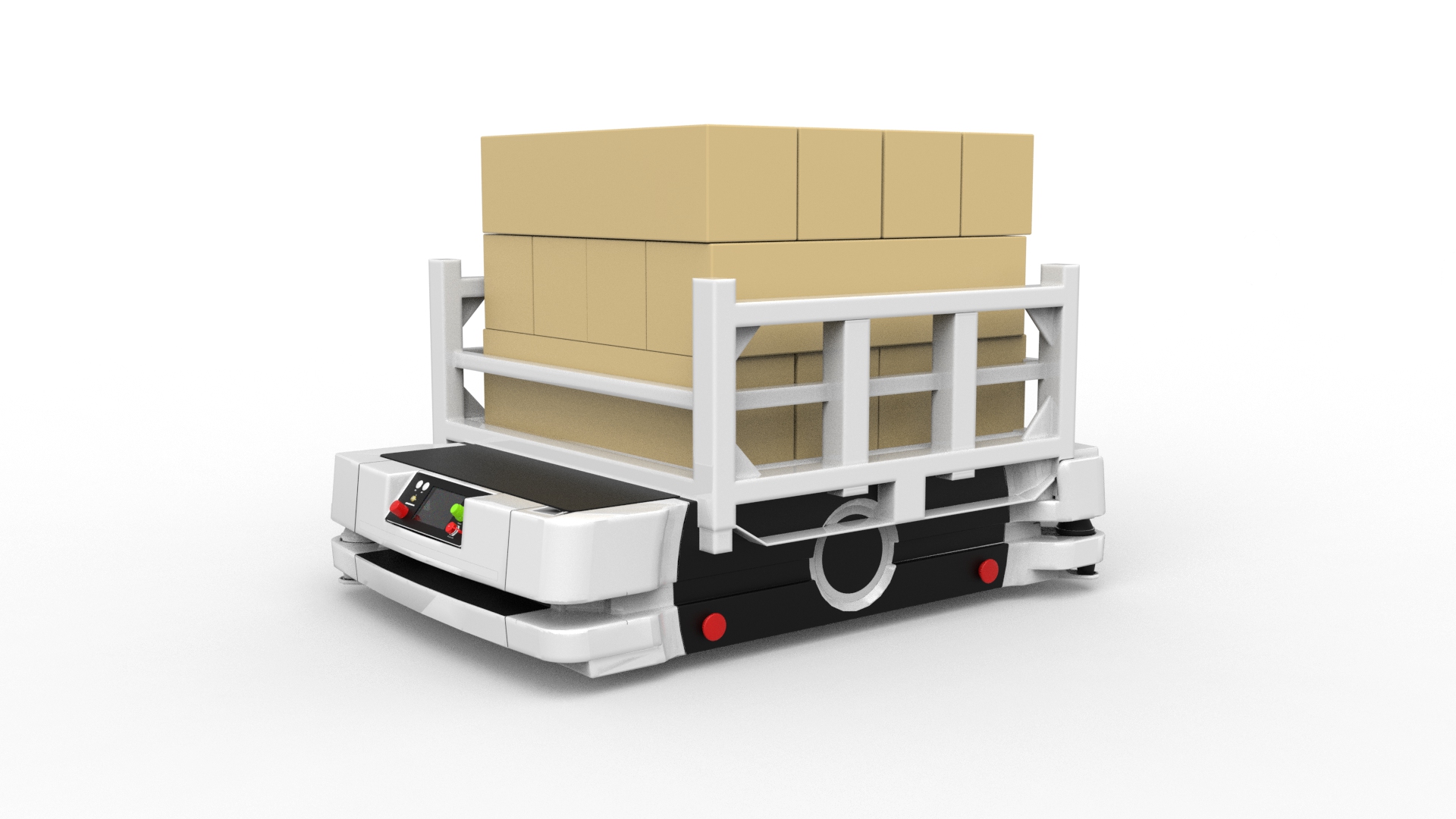

应用在AGV设备
这种集成的步进伺服电机系列适用于AGV驱动轮，转向执行器，升降平台，和叉定位机构。其紧凑的集成设计节省了车辆空间，为电池和货物留出了更多空间。内置编码器可实现全闭环控制，适应地板不规则和负载变化。支持多种通信协议以与各种导航系统兼容。
